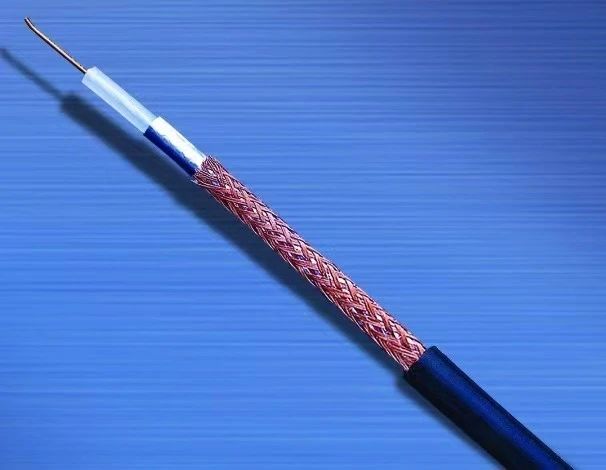

射頻同軸電纜作為傳輸線在通信系統中的應用十分廣泛。特性阻抗是設計和選用射頻同軸電纜時首先要考慮的電氣參數，最大功率傳輸、最小信號反射都取決于電纜的特性阻抗及其與系統中其他部件的匹配。在實際應用中，根據電纜特性阻抗可便捷地分析傳輸線的工作狀態，因此精確地測量其值十分關鍵。

另外，當傳輸線終端接某一個恒定值的純電阻負載時，傳輸線上任一點的輸入阻抗也處處相等并與線長無關。這個恒定電阻值就是傳輸線的特性阻抗值。射頻同軸電纜的特性阻抗Zc僅取決于傳輸線內外導體的直徑以及其間填充介質的等效介電常數，而與線長無關。

傳輸相位法的測量原理是根據傳輸線特性阻抗Zc與相位、頻率及電纜總電容的關系:

式中φ為被測電纜試樣的絕對傳輸相位；f為測試頻率，其單位為MHz；Cl為電纜總電容，其單位為pF。只要測出電纜試樣的總電容及其在某一頻率點上的絕對相位，就可以按上式計算出該電纜的特性阻抗。

（二）傳輸相位差法

傳輸相位差法的測量原理是根據傳輸線特性阻抗Zc與相位傳輸速度VP的關系：

式中C為單位長度的電纜電容。波在傳輸線中傳播的相位變化2π，相位傳輸速度VP與相應2π相位變化的頻率差Δf的關系為VP=lΔf，則

只要測出頻率差和電纜總電容，就可以按上式計算出電纜的特性阻抗。

（三）開路或短路諧振法

當電纜一端開路或短路時，頻率的改變會引起電纜輸入阻抗的周期性變化，表現為檢波器讀數的周期性變動，相鄰兩個并聯諧振或串聯諧振點（即相鄰兩個最大值或最小值）之間相差半個波長，即相位差π。只要測出電纜試樣上相鄰兩個最大值（或最小值）之間的頻率差Δf′（單位為MHz），并按標準GB 4098.2—1983測得試樣電纜的總電容Cl（單位為pF），就可按下式計算電纜的特性阻抗：

（四）單連接器法

當終端端接負載時電纜的輸入阻抗Zin、被測電纜的特性阻抗Zc和反射系數Γ的關系為：

當用矢量網絡分析儀進行反射測試時，可以通過S11或S22參數測出射頻同軸電纜組件的電壓駐波比。反射系數Γ反映了被測電纜的輸入阻抗與系統標稱阻抗Z0不匹配的程度，它與電纜輸入阻抗Zin和測試系統的標稱阻抗Z0（50Ψ或75Ψ）的關系式為：

由上式可知，只要我們測出反射系數Г，便可以計算出電纜的輸入阻抗Zin。由于反射系數Г是矢量，而現測得的數據是標量電壓駐波比，并且由反射系數Г只能獲得輸入阻抗，而非特性阻抗，因此必須借助于測量單個射頻連接器的電壓駐波比來獲得電纜的特性阻抗。所測得的電纜組件電壓駐波比是由兩個連接器和一段電纜的駐波比疊加而成的，其中包括了電纜的不均勻性、阻抗偏差和連接器的不連續性及阻抗偏差。

射頻連接器的電壓駐波比主要是由連接器內部阻抗的不均勻性以及與電纜特性阻抗的偏差引起的。由于射頻連接器的特性阻抗較易控制（如（50±0.5）Ψ），其內部阻抗不均勻性包括尺寸突變產生的不連續電容引起的駐波比極小，且在低頻（如200MHz）段以下，連接器的駐波比一般僅在1.005左右，遠小于電纜組件的電壓駐波比，因此連接器的電壓駐波比可以忽略不計，但被測電纜內部的阻抗不均勻性引起的反射不可忽視，測試時應把這部分影響消除掉，從而使得單個連接器中最主要的反射源來自電纜阻抗與標準阻抗的偏差，最終可以通過測得單個連接器電壓駐波比直接獲得被測電纜的特性阻抗。
