線束可節省安裝時間、優化空間，并有助于保護電路免受沖擊、振動、碎屑和其他危險情況的影響。在設計階段做出正確的決策可以保護線束和應用程序。

線束可節省安裝時間、優化空間，并有助于保護電路免受沖擊、振動、碎屑和其他危險情況的影響。這些線束也稱為線束，是一種關鍵的設計策略，可以在多個系統運行的情況下提高效率。

例如，車輛具有大量相互緊密封裝的復雜電氣和機械系統，它們依靠線束來管理支持照明、氣候控制、傳感器系統和傳動系統功能的大量布線。但是，線束的故障可能會威脅應用程序的安全和作。一根松動的電線可能會留下短路或開路。負責為安全傳感器或發動機提供關鍵任務電源的故障線束可能會產生災難性的影響。如果短片引發了一場大火怎么辦？在運輸、汽車或醫療設備等應用中，生命處于危險之中，了解導致線束損壞的原因以及如何規避風險以保護應用至關重要。線束的問題始于電纜、夾具、測試人員或技術人員。設計人員可以通過特別關注四個關鍵領域來防止這些問題。

線束的設計可靠性

線束不是一刀切的。問題可能從設計或制造階段開始。為了制作線束，機器通常會將電線剪成一定長度并剝?nèi)ツ┒耍�以�?zhǔn)備用端子壓接電線。如果機器沒有得到適當?shù)木S護或調整，用戶錯誤可能會導致錯誤，包括電線布局不正確、與線束底盤的連接不良或測量不準確，這些都會阻止整個線束正確安裝在應用程序內。如果電線未按照應用規格進行布置，則它們可能無法連接到線束底盤或適合成品。根據線束的復雜程度，電線或硬件也很容易丟失或放錯位置。

熟練的裝配工以及維護良好且經過測試的精密設備是必不可少的。確保您的供應商擁有設計和制造可靠線材產品所需的最新設備、技術和測試。

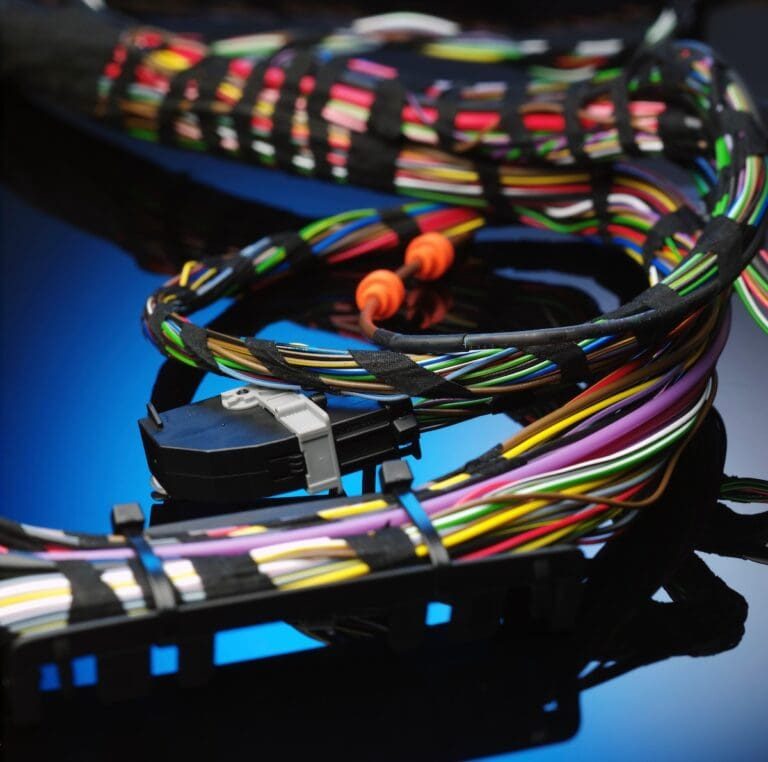

Wire Harness 線束

指定互連模塊以實現兼容性

確保線束中的每個元素都正確支持設計。指定兼容的互連模塊，包括電線和電纜、連接器、傳感器和天線，有助于確保最佳性能和使用壽命。否則，一個組件的問題可能會影響其他組件。例如，如果布線尺寸不適合安培和瓦數，線束可能會過熱。考慮線束支持的最終應用，以確保組件滿足性能要求。例如，使用現代鹵素?zé)襞c標準白熾燈等進步可能會導致兼容性問題，而沒有經驗的技術人員可能會錯過這些問題。

選擇質量

應為線束的每個部分指定優質組件，以優化性能和使用壽命。銅合金是用于布線和端子的 OEM 級銅的廉價替代品。然而，這種類型的材料在反復應力下容易過熱和破裂。更高的質量選項可提供更高級別的性能。同樣，用于粘合和固定電線的保護護套和包覆成型材料必須與線束在應用中暴露的環境因素兼容，例如表面油和油脂、化學品和極端溫度。如果包覆成型不抵抗這些元素，它可能會熔化、腐蝕、變脆、開裂并露出電線。

防止壓接或焊接問題

只要存在電接頭，就有風險。壓接是將電線連接到端子的最常見粘合類型。如果壓接作不當，可能會導致產品內部短路或開路。或者，壓接可能會自發失效，即使它通過了功能測試。無論您是手動壓接還是使用機器，重要的是要確保設備針對您正在壓接的電線尺寸進行正確設置。如果它由沒有經驗的技術人員執行或在應該使用焊接的情況下使用，則壓接可能不牢固并且可能會松動。

壓接也更容易過熱。在涉及移動或暴露于振動的應用中，將電線焊接到端子上會形成更牢固、更可靠的粘合。但是，如果溫度太熱或太冷，或者焊槍尖端尺寸不正確，則焊點也可能出現問題。

考慮應用程序的各個方面，以設計、組裝和安裝成功、安全且耐用的線束。在每一步都指定優質材料、零部件和裝配實踐，以避免線束出現問題。與具有經驗和專業知識的定制連接器和電纜組件的原始制造商合作，幫助您自信地構建或更換線束。（來源：線纜技術）
