隨著深海資源開發和海洋工程的快速發展，海底電纜作為連接海底設施的重要傳輸介質，其性能和可靠性日益受到重視。深海環境復雜多變，高壓、高鹽、低溫等極端條件對電纜材料和結構提出了更高要求。本文針對HYJQF41-F型號海底電纜，系統研究了其在35kV、66kV和220kV電壓等級下的材料性能和結構設計，通過材料性能測試、結構可靠性分析和實際應用案例研究，探索提升海底電纜性能與可靠性的有效途徑，為深海能源開發和海洋工程提供技術支持。

1.電纜材料概述

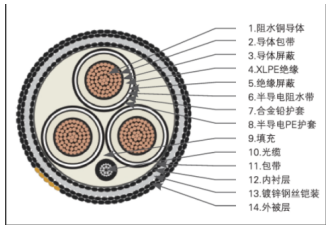

以型號 HYJQF41-F 的深海傳輸線纜作為參照，該線纜的內芯使用了純凈度高達99.95%的陰極銅材質，擁有較低的阻抗特性與卓越的傳導效率，確保了電力能量的高效率傳遞。隔離層選用了交聯聚烯烴（XLPE）作為制造材料其耐電壓能力可達到驚人的40千伏/毫米，這一數值大幅超越了35千伏、66千伏以及220千伏電力電纜的標稱工作電壓，從而保障了出色的電氣隔絕特性。保護層采用高強度聚乙烯（HDPE）展現出卓越的抵御海洋腐蝕特性及物理防護性，其拉伸強度高達24兆帕，足以應對海底多變的地勢和機械壓力。深海電線構造示意圖請參閱下圖。

2.深海環境下材料性能測試為了全面評估HYJQF41-F型號海底電纜在深海環境下的材料性能，本研究采用了以下測試方法：高壓耐受性測試、耐腐蝕性測試、機械性能測試、微觀結構分析。

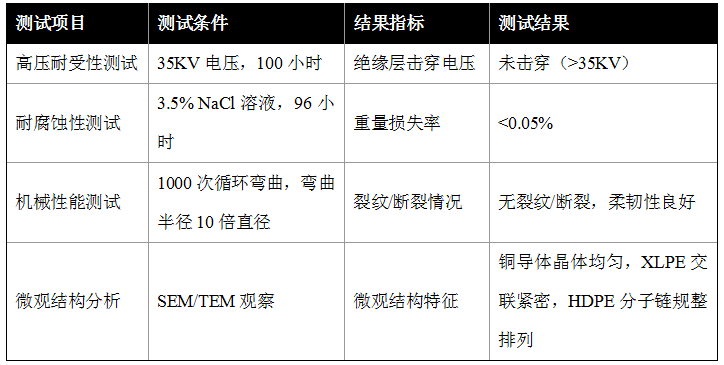

測試的具體結果見下表。

海底傳輸線的設計方案至關重要，它確保了電纜在深海環境下的持續穩定運行。線纜設計應符合多項標準，包括機械強度、電氣隔離、化學穩定性和環境適應性。在機械穩定性方面，電纜必須能夠承受海底鋪設時的張力、壓力和運行過程中的負載。電氣隔離設計必須確保導線在高壓環境下傳輸穩定，避免能量損耗和電器故障。化學穩定性要求材料能夠抵御海水中的腐蝕物質，以保持其長期功能不受影響。

1.海底電纜結構設計原則

在深海環境中構建輸電線路是一個至關重要的任務，它確保了電纜在極端海洋條件下的長期穩定運行。為此，電纜的結構設計必須遵循一系列關鍵原則，包括機械強度、電氣絕緣性、化學穩定性以及對環境的適應性。在機械強度方面，電纜需能承受鋪設過程中的拉力、壓力以及運行期間的各種載荷。電氣絕緣設計則需確保電纜在高壓條件下能夠穩定傳輸信號，減少能耗，并防止電氣設備故障。此外，化學穩定性要求電纜材料能夠抵御海洋環境中的腐蝕因素，從而保持其持久性能。

2.結構可靠性分析方法評估海底電纜的結構穩定性是確保其在預期使用壽命內正常工作的關鍵。通過失效模式與效應分析（FMEA），可以識別電纜結構中潛在的缺陷類型，并評估這些缺陷對系統整體功能的影響。同時，采用有限元分析（FEM）等數值模型技術，可以模擬海底環境下的電纜結構特性，從而估算其應力分布和耐久性。此外，概率分析與統計技術也被廣泛應用于電纜的穩定性評估中，通過建立耐久性分布模型，可以估算電纜的故障概率和預期壽命。這些評估技術的綜合運用為電纜結構的穩定性審查提供了全面視角，并為設計改進和風險控制提供了堅實的理論基礎。

3.結構改進方案

基于結構穩定性評估的結果，可以制定有針對性的結構優化方案。例如，針對FMEA中識別出的高風險故障類型，可以通過增加電纜保護層的厚度或調整材料成分來提高其抗腐蝕性和物理韌性。有限元分析（FEA）提供的數據有助于指導電纜設計的細節改進，如調整絕緣層和保護層的尺寸，以平衡電纜的電氣性能和物理承載能力。

1.35kV海底電纜應用案例

35kV海底電纜在中小型海洋工程項目中得到了廣泛應用，例如連接海上風力發電平臺。在某海上風電場項目中，35kV HYJQF41-F型號海底電纜被用于將電能從風電平臺傳輸至陸上變電站。該電纜敷設水深達到50米，經過連續三年的運行監測，電纜的絕緣電阻保持在1000MΩ以上，顯示出優異的長期絕緣性能。通過定期的水下檢查，電纜護層未見明顯損傷，證明了其良好的耐腐蝕性能。在該項目中，電纜的傳輸效率達到了98%，電能損耗低于2%，滿足了風電場對高效率傳輸的需求。

2.66kV與220kV海底電纜應用案例

對于大型海上油氣平臺和遠距離電力傳輸，66kV和220kV海底電纜則更為常見。在一個深海油氣開發項目中，66kV海底電纜被用于連接平臺與平臺之間的電力供應，電纜敷設水深達到200米。在該項目中，電纜在連續運行5000小時后，通過在線監測系統檢測到的電纜溫度穩定在70°C以下，遠低于XLPE絕緣材料的長期工作溫度限制。對于220kV海底電纜，在某跨國電網互聯項目中，電纜用于連接兩個相距300公里的國家，敷設水深超過1000米。

3.案例比較與總結

通過分析35千伏、66千伏以及220千伏海洋電纜的實際使用情況可以觀察到，隨著電壓水平的增加，對電纜結構以及材質特性的要求也相應提高了。35千伏電力線纜在中等及較小規模的工程項目中展現了其優越的成本效益和信賴度相較之下，66千伏與220千伏級別的電纜在宏大的建設中則彰顯了更卓越的輸電效能和穩固性，在現實操作過程中電線的鋪設深度、輸送長度以及周邊氣候狀況對電線功能產生了顯著作用。

1.海底電纜材料的微觀結構分析

海洋光纜的微觀特性對其性能至關重要。通過使用掃描電鏡（SEM）和透射電鏡（TEM），研究人員對HYJQF41-F型海底電纜的導體、絕緣層及護套的微觀結構進行了詳盡分析。結果顯示，電解銅導體呈現出均勻的晶粒尺寸和清晰的晶界，無明顯缺陷，有利于提高電流傳輸效率并降低電阻。護套材料高密度聚乙烯在分子級別上展示了有序的鏈狀排列和較高的結晶度，增強了其抗化學侵蝕和抗環境應力裂解的能力。

2.動態性能研究

海底電纜在服役期間會受到潮汐和洋流等動態因素的影響，因此其動態特性非常重要。實驗室模擬深海環境，對電纜進行了彎曲、拉伸和振動測試。實驗表明，在模擬的海底地形變化條件下，電纜能夠承受持續彎曲而保持結構完整性，最小彎曲半徑為其直徑的六倍。在超過設計最大張力120%的情況下，電纜仍能保持結構完整，表現出卓越的拉伸強度。振動測試中，電纜在1至10赫茲頻率范圍內承受振蕩負荷時，絕緣層和護套均未受損，證明了其出色的耐振性。
