回路間距對電力電纜短路電動力的影響分析 |
| 發布時間：2024-05-14 文章來源：本站 瀏覽次數：1092 |

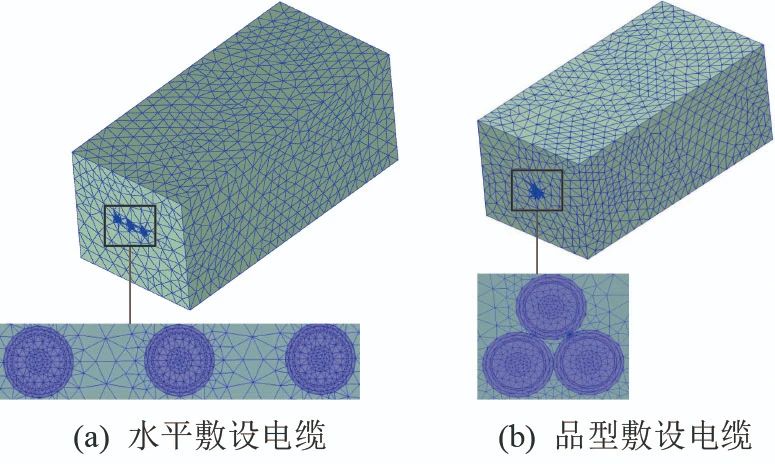

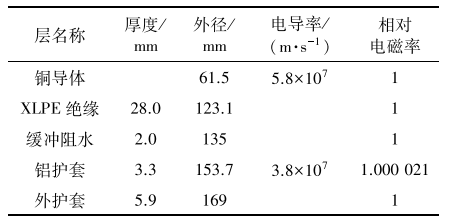

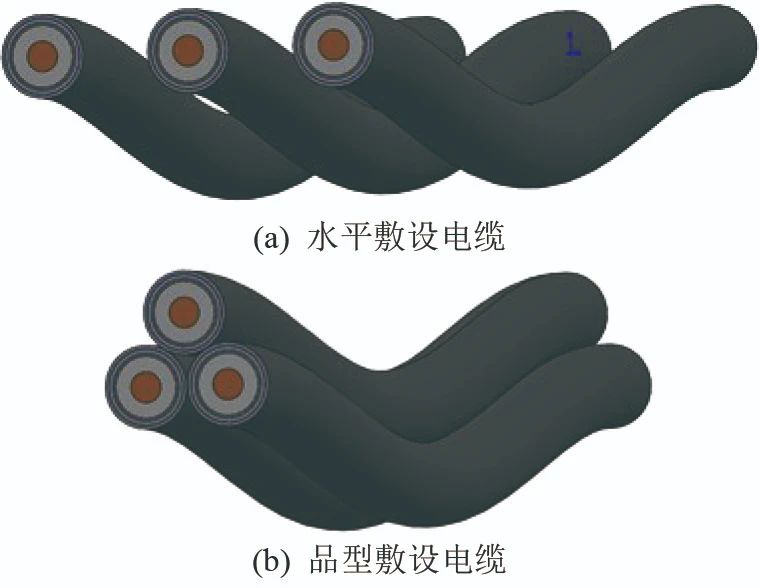

| 為有效降低短路電動力對電纜和金具的損害，科學合理地確定電纜的回路間距，本文采用電磁耦合有限元法對高壓大截面電纜短路電動力進行數值計算和分析。文中建立單、雙回路下水平敷設和品型敷設的電纜三相短路電磁耦合有限元模型，計算并分析了短路電動力在時間和空間上的變化；分析得到了雙回路水平和品型敷設下三相短路電動力最大值隨回路間距變化的方程。結果表明，雙回路短路電動力與回路間距滿足特定函數關系，且存在一個電動力變化斜率的拐點，可根據該拐點確定回路間距。文中研究可為電纜短路電動力理論研究和工程設計施工提供理論和技術支撐。隨著近年來電力線纜的輸送電壓等級越來越高，輸電容量越來越大，高壓大截面電纜在電力系統中得到了廣泛的應用。在隧道中，高壓大截面電纜一般采用蛇形敷設，以降低電纜熱脹冷縮量，有效緩解電纜的機械效應帶來的危害。電纜三相之間采用水平或品型排列方式，水平敷設電纜之間有一定相間距，有利于熱量的散發；品型敷設電纜的三相緊靠在一起，有利于降低金屬護套上的感應電壓。隨著隧道內敷設的電纜回路數不斷增加，各相產生的電磁場彼此相互影響，使得電纜的電動力分析變得更為復雜。電纜系統中常見的短路故障有三相短路、兩相短路、兩相接地短路、單相接地短路。三相短路故障造成的后果比其他類型更為嚴重，短路電流可達正常工作電流的十倍以上。通電導體處在交變電磁場中，受到巨大的電動力，電纜將在交變電動力作用下產生振動。若電纜及附件的機械強度不足，可能會導致纜體、接頭以及夾具產生較大的機械應力，嚴重時將摧毀整條輸電線路，因此準確分析計算高壓大截面電纜的電動力可以為電纜敷設和金具設計提供理論依據，以避免故障的發生。高壓大截面電纜通常采用水平和品型兩種敷設方式，一條電纜隧道中可以包含雙回路、三回路等多種回路。文中以圖1所示ZC-YJLW02型交流330kV交聯聚乙烯絕緣電纜為研究對象，該電纜導體的標稱截面為2500mm²。電纜運行過程中受到的短路電動力是短路電流下導體在磁場中產生的，電纜的其他層結構對電動力數值結果影響很小，因此將厚度較小的導體屏蔽、絕緣屏蔽合并到性能相近的交聯聚乙烯(XLPE)絕緣層，最終建立具有五層結構的電纜電磁有限元模型，其分別為銅導體層、XLPE絕緣層、緩沖阻水層、鋁護套層以及外護套層。結合西安某段高壓大截面電纜在隧道中實際敷設情況，設置電纜的跨距為6m，電纜軸向?yàn)榇怪鄙咝谓Y(jié)構，波峰到波谷的距離為0.26m，建立的三相水平和品型電纜模型如圖2所示。電纜電磁計算所用材料參數見表1。短路電流流經導體時，會在空間中產生電磁場，考慮到矢量磁位在空間中的衰減，在電纜周?chē)O(shè)置足夠的計算域，以保證短路電動力計算的準確性。計算域的材料為空氣，設置計算域外邊界處矢量磁位為0(第一類邊界條件)，電纜端面與計算域交界處邊界設為磁絕緣。短路電動力求解為瞬態電磁特性分析，設置求解終止時間為60ms，即包含3個周波，步長為0.4ms。在交變電流下，須考慮導體集膚效應對電動力計算的影響。為了保證計算的速度和準確性，采用軟件自適應剖分和手工設定剖分尺寸相結合的方式，對電纜剖分較密的網格，對計算域剖分相對稀疏的網格，如圖3所示。圖3 電纜水平和品型敷設時網格的劃分本文采用電磁耦合有限元法建立了水平和品型敷設高壓大截面電纜的電動力模型，分析了三相短路下兩種敷設方式的電磁分布和短路電動力特點，重點分析了回路間距對雙回路電纜短路電動力的影響，得出如下結論：(一) 三相短路發生后，在電纜徑向空間維度上，導體表面處磁場強度最大，向外逐漸衰減，在時間維度上，磁場成振蕩衰減，在時空?qǐng)D上體現為重復出現的馬鞍形曲面；在電纜軸向上，磁場強度不變。電纜所受的短路電動力隨時間呈周期性變化，周期與工頻周期近似成倍數關系，短路電動力峰值隨著周期的增加逐步衰減。水平和品型敷設電纜短路電動力最大值分別出現在B相和A相。(二) 在雙回路水平敷設電纜中，電動力與回路間距成指數關系，隨著回路間距的增加，電動力先是急劇下降，隨后趨于平緩，可以找到一個拐點，該點可作為回路間距折中值的參考；對于雙回路品型敷設電纜的電動力與回路間距的變化，用同樣方法也可找到拐點。針對ZC-YJLW02型交流330kV交聯聚乙烯絕緣電纜，綜合考慮短路電動力和隧道利用率，建議水平敷設雙回路間距不小于800mm，品型敷設雙回路間距不小于600mm。 |
|
